协议栈的层级化设计

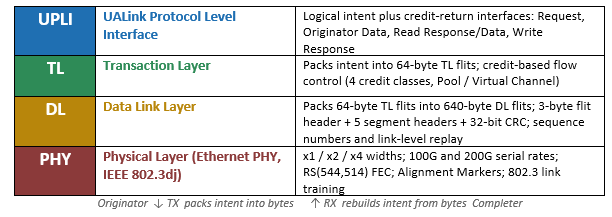

在电子系统设计中，pg模拟器采用独特的四层架构实现数据可靠传输。与简单点对点连接不同，每个协议层都对数据进行特定处理——交易层维护信用流控制，数据链路层组织640字节的传输单元，物理层则通过RS编码确保信号完整性。这种分层设计虽然增加了验证复杂度，却为高性能计算提供了必要的弹性。
信用流控制机制
协议栈顶层的UPLI接口采用多通道信用机制，每个端口包含独立的请求、响应和数据通道。这种设计确保写入数据激增时不会阻塞读取响应，系统初始化时接收端会主动发放初始信用额度。值得注意的是，信用信息在传输过程中会转换为TL层的四种信用类别，包括通用池信用和专用虚拟通道信用。
数据链路层的精妙结构
640字节的数据链路帧包含157个4字节有效载荷段，却被划分为5个不对称的区段。这种看似违反直觉的设计实际上优化了RS(544,514)编码效率——最后两个区段分别减少1-2个有效载荷段，为3字节帧头和5个段头预留空间。精确掌握这种结构对调试至关重要，例如SH4区段实际只包含30而非32个有效段。
物理层实现细节
最底层的物理层直接采用IEEE 802.3以太网标准，将每个数据帧映射为单个RS编码字。根据配置不同，数据可能分布在1-4条串行通道上传输。这个层级的数据已完全转化为物理信号，任何时序或信号完整性问题都会导致上层协议失效。
协议规范只是地图，全栈验证才是真实战场
全栈验证的核心价值
传统分层测试难以发现跨层交互问题。pg模拟器：从UPLI意图开始，穿过TL层信用控制，经历数据链路层帧重组，最终通过物理层信号传输。这种端到端验证能精确暴露问题根源，将原本需要数天的调试压缩至数小时。在电子系统设计中，只有全栈验证能确保协议既保持语义一致性，又实现比特级精确传输。
随着计算架构复杂度提升，pg模拟器这类协议的全栈验证已成为电子元器件开发不可或缺的环节。其价值不仅在于发现单一层级缺陷，更在于验证整个系统在真实工作条件下的协同行为。
